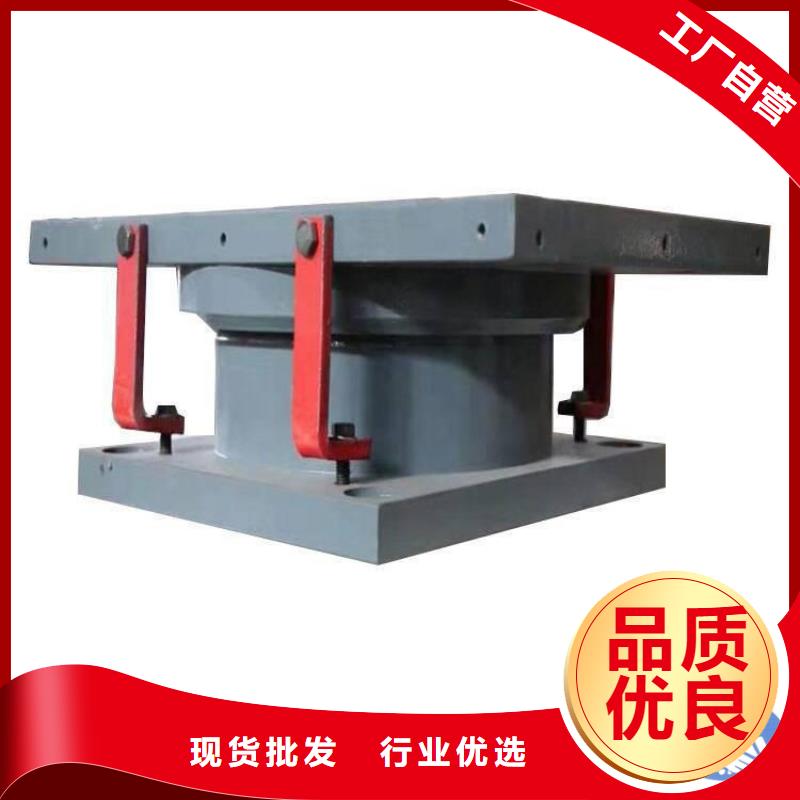

以下是:杭州桐庐 球铰支座用品质赢得客户信赖的图文介绍
一般网架抗震球铰支座15％～20％的等效阻尼比相比有所提高。阻尼比的巨细反映了支座阻尼耗能能力的巨细，而阻尼耗能又是结构中为重要的耗能方式，是减震体系减震功率高低的标志。因而较大的等效阻尼比使网架减震球型钢支座具备了优良的减震性能。由网架减震球型钢支座模仿地震振动台试验的结果可得如下结论：该支座有用阻隔了地震波向上部结构中的传递。
减小了上部结构的动力响应，隔震作用好。中间稍大，边缘略小，比理论值更挨近实际状况。球面耐磨板竖向压应力有限元计算结果见图4。与平面耐磨板受力状况相似，球面耐磨板承受的竖向应力也均为压应力(为负值)，PTFE耐磨板的应力值为24.7～28.6MPa，UHMWPE耐磨板的应力值为25.9—29.3MPa。
中部大部分区域的应力值在29.0MPa邻近，与理论值符合也非常好。两种工况的比照都阐明，运用UHMWPE耐磨板在改善抗震球型钢支座的受力方面与运用肌FE耐磨板作用相似，均了支座触摸部位之间的应力会集，使支座受力更均匀，且这两种耐磨板对于支座应力会集改善的幅度很挨近。随着经济建设的发展对建筑行业有了更高的要求。
针对钢结构工程对支座的高承载、高抗拉、高抗剪、大转角的要求，以承载能力为10000kN的支座为例，研究满足要求的大转角网架球铰支座的结构型式、计算方法，运用有限元分析验证结构设计和计算方法的适宜性，从而获得大转角网架球铰支座的设计方法。球铰支座球铰支座在钢结构工程中，一般用在上部结构与基础结构的结合处。
上部结构的静、动载荷通过支座传递给基础结构，要求支座要有足够的承受竖向载荷的能力；温度变化或地震将使结构产生水平剪力和竖向拉力，这些力的传递也要靠支座来完成，因此还要求支座具有足够的抗水平剪力和抗竖向拉力的能力；结构在长期服役过程中，由于受力件的变形或位移，对于某些节点中心将产生很大的力矩。
对于这些力矩若不采取措施释放掉，必将对建筑结构产生很大的危害，释放有害力矩的措施，一般是在节点处设置铰接结构和对支座释放足够的位移空间，而铰接性能反应到节点处的支座上，就是要求支座具有足够的转动能力。球铰支座从以上分析可以看出，应用于钢结构工程的支座需具备足够的承载能力、抗拉能力、抗剪能力和转动能力。
需要指出的是，钢结构工程要求支座转角要比用于其它（例如桥梁）工程的支座的转角大得多。球铰支座转角的增大，就普通支座而言，破坏了支座的受力状况，面传力变为线传力或点传力，或支座卡死，不能转动，将给工程埋下巨大隐患。为了适应工程需要，保证工程，我们开发了一种大转角网架球铰支座。
网架固定支座固定球铰支座布置图与网架形式、网架下部结构等都有关，支座以传递竖向力为主，因此摩擦力不作为考虑因素，同时如果下部为混凝土结构，网架支座,网架固定支座,网架球铰支座采用0.3的弹性刚度与该支座的状态比较接近；摩擦力与支座的弹性刚度还有不同之处在于，摩擦力不只与摩擦系数相关，还与网架固定支座压力有关，而网架的不同部位，竖向反力是不同的。如果平板支座的水平弹性刚度按下部结构处理，则需将支座底板与过渡板焊劳，这时更不存在摩擦力的问题。 在梁体安装完毕后，或现浇混凝土梁体形成整体并达到设计强度后，在张拉梁体预应力之前，拆除上、下支座连接板，以防止约束梁体正常转动。 拆除上、下支座连接板后，检查支座外观，并及时安装支座外防尘罩。 当球铰支座与梁体及墩台采用焊接连接时，应先将交座准确定位后，用对称间断焊接，将下支座板与墩台上预埋钢板焊接，焊接时应防止烧伤支座及混凝土。球铰 支座在试运营期一年后应进行检查，支座附近的杂物及灰尘，并用棉丝仔细擦除不锈钢表面的灰尘。
瑞诚工程橡胶(杭州市桐庐县分公司)是一家以 板式橡胶支座设计、加工、安装为一体的实业公司，自公司成立以来一直遵循“追求、创造”的经营理念，承“信誉至上”的服务宗旨，坚持“质量与公司共存、信誉与客户同在”的质量方针.以雄厚的经济实力为基础、不断的开拓创新、积j i进取，从而赢得了较高的市场占有率，得到了广大客户的一致认可与好评迅速成为了行业中的佼佼者.目前公司的 板式橡胶支座业务正蒸蒸日上、稳健发展，我们将一如既往的为广大客户提供优良的 板式橡胶支座产品和的售后服务，携各界同仁之手为 板式橡胶支座行业的欣荣、国民经济的富强而斗！
某一工程所用大转角网架球铰支座为例，对照普通球铰支座，对其性能、结构设计、计算方法进行分析。对所研究的球铰支座的性能要求承载能力N＝10000kN抗拉能力F＝2000kN抗剪能力H＝3000kN转角θ＝0.05rad转动中心设定在O点处（见图1）。工况分析球铰支座在服役期间可能出现的工况：1.球铰支座在承受压力的同时发生转动；2.球铰支座在承受拉力的同时发生转动；3.球铰支座在承受压力的同时承受剪力和转动；4.球铰支座在承受拉力的同时承受剪力和转动；以上4种工况中较不利的工况是较后一种。
以下即按这种工况进行球铰支座的结构设计和计算。球铰支座球铰支座结构设计和传力路径考虑到对球铰支座有大转角的要求和有设定的转动中心的要求，采用球面传力的大转角网架球铰支座方案，结合转动中心和转角确定传力球面的球心，以适应工程要求。球铰支座传力路径：上部结构将荷载传给上支座板，然后依次通过不锈钢板、平面耐磨板、球冠板、球面耐磨板和下支座板传递给下部结构。
球铰支座大转角网架球铰支座与普通球铰支座结构、性能对照当球铰支座转动后，球铰支座承受拉力的两个作用面——上支座板的A面和下支座板的B面之间夹角为0.05rad，支座承受水平力的两个作用面——上支座板的C面和下支座板的D面之间夹角也为0.05rad，在这种情况下，球铰支座承受拉力和剪力时皆为线传力。
甚至造成点传力。特别是在承受拉力时，受力点偏向一侧，破坏了均衡受力状况，很可能造成构件破坏。且如果先有了拉力、剪力，又需支座转动，支座先在拉力、剪力作用下，作用面（都是平面）贴合，支座就再也转不动了，转角释放不了，有害力矩也释放不了。球铰支座大转角网架球铰支座以O点为转动中心转动0.05rad且承受拉力、水平剪力时的状况。
可以看出当球铰支座转动后，球铰支座承受拉力的两个作用面（见G处、H处）仍为球面结合，支座承受水平力的两个作用面（见G处、H处）也仍为球面结合，在这种情况下，支座在承受拉力和剪力时皆为球面传力，不存在偏载或应力集中，不破坏原有的传力状况，保证结构，且仍可绕设定的转动中心O转动。
